HIWIN上银 R32-6B2-FSW-365-515-0.018 上银滚珠丝杆安装
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管型FSW
- 类型:
- 属性: HIWIN上银 R32-6B2-FSW-365-515-0.018 上银滚珠丝杆安装，-HIWIN上银 R32-6B2-FSW-365-515-0.018 上银滚珠丝杆安装-HIWIN上银 R32-6B2-FSW-365-515-0.018 上银滚珠丝杠型号说明 上银研磨丝杆尺寸图是指在工业生产过程中使用的一种设备，它具有研磨丝杆的功能。这种设备通常用于对各种工件表面进行研磨处理，以提高其光洁度和精度。研磨丝杆尺寸图上标注了丝杆的长度、直径、螺纹间距等重要参数，这些参数是使用该设备进行工作时的关键参考。根据尺寸图上的参数，工作人员可以对设备进行调整和校准，从而确保工件-HIWIN上银 R32-6B2-FSW-365-515-0.018 上银滚珠丝杆安装--HIWIN上银 R32-6B2-FSW-365-515-0.018 上银滚珠丝杆安装-
HIWIN上银 R32-6B2-FSW-365-515-0.018 上银滚珠丝杆安装 产品参数

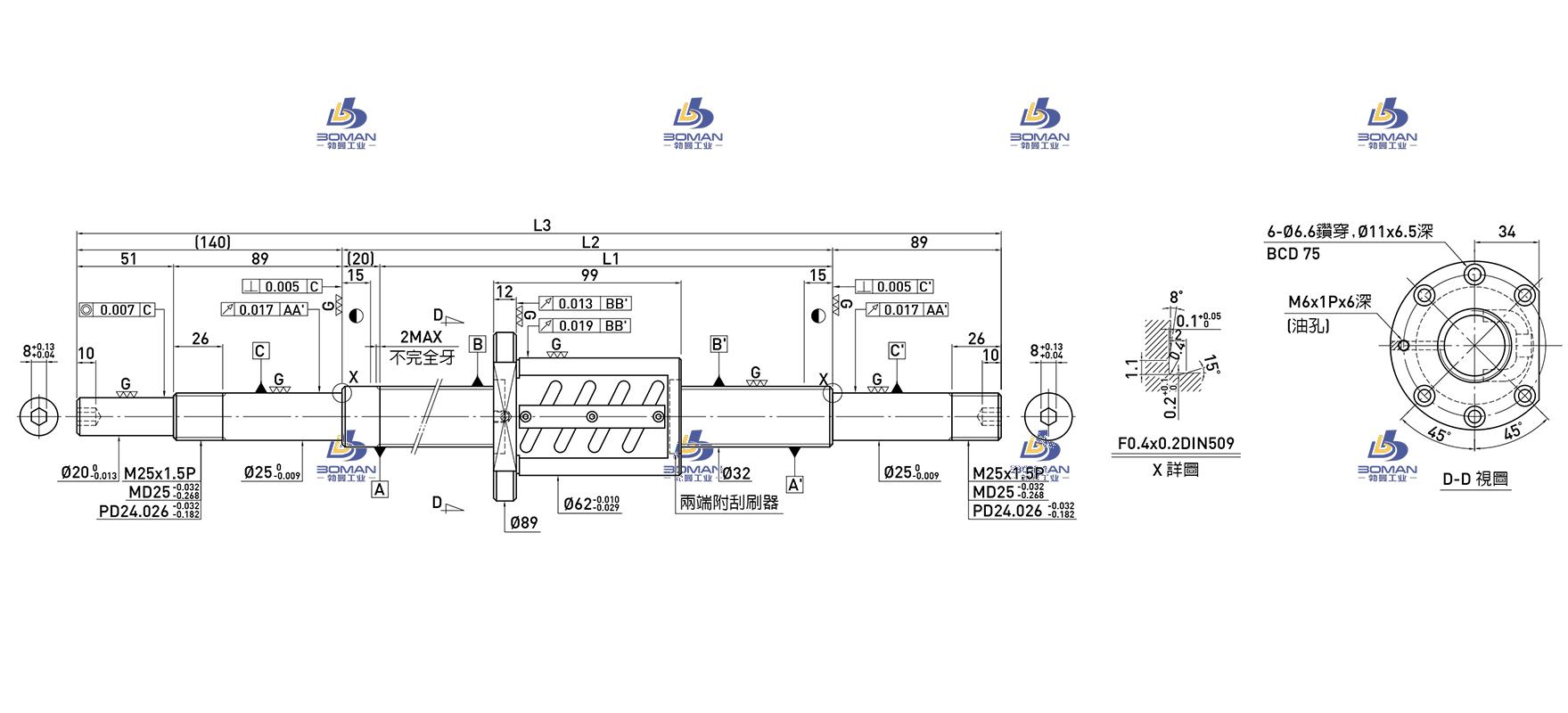

尺寸 单位：mm
| 丝杠轴外径 | 32 |
|
| 导程 | 6 |
|
| 丝杠轴底径 | 28.744 |
|
| 滚珠节圆直径 | 32.8 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 62 |
|
| 法兰直径 | 89 |
|
| 螺母长度 | 99 |
|
| 螺母安装 | PCD | 75 |
| 额定动负载 | CaN | 1610 |
| 额定静负载 | C0aN | 3510 |
| 有效圈数 | 2.5x2 |
|
| 轴向间隙 | 0 |
|
| 最大行程 | 250 |
|
| 丝杠全长 | 515 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R32-6B2-FSW-365-515-0.018 上银滚珠丝杆安装此型号部分数据来源于NSK W2003-1450PSS-C5Z-BB NSK丝杠保养
